"Cara membuat trafo toroid 10A "
Helo bradensisst!,,
Di kesempatan kali inh saya mau sharing tentang cara membuat trafo toroid yang seperti donat :)

Membuat sendiri trafo memang tidak semudah membeli,dan rasanya juga berbeda jauh antara hasil membeli dan hasil merakit sendiri,,

Bagi orng yang gamau repot bin ribet apalagi bnyak budget soo pasti lebih memilih yng instan(beli jadi),
Yahh,namanya juga manusia bnyak macam keperibadian,yng penting kita jngan saling mengucilkan keperibadian seseorng itu,berjalanlah sesuai keinginan dan kemampuan kita masing2(jngan usilin orng wehh pokonamh)

Oke lanjut ke cerita nostalgianya:)
Membeli trafo di pasaran memang mudah dan bnyak sekali,kita tinggal tunjuk sesuai speak yng kita inginkan,tapi mungkin ada satu  masalah,kita cuman bisa lihat speak luarnya saja,dalamnya kita tida tahu 100% kemuarnian dalam mengalirkan aruss yng kita harapkan,

Membuat sendiri trafo bagi saya adalah solusi terbaik dalam memperoleh kemurnian arus  amper yng kita inginkan dan biaya juga bisa lebih hemat dibanding beli jadi,,
yang mahal itu prakteknya :)
Mungkin kita  jadi punya pegangan "BISA MENCIPTAKAN PASTI BISA MENGHIDUPKAN"
Maksudnya ketika sebuah trafo itu mati/rusak kita bisa memperbaikinya menghidupkan kembali (jadi tukang serpis trafo dah :)

Jadi lupa nh sebenarnya mau cerita apa???
Ok ahh jngan bnyak basa basi lagi nanti malah keburu basi bneran tuh donat,

Cara membuat trafo toroid 10A yng mau saya ceritakan inh adalah hasil dari uji praktek saya sendiri,bukan kopas kata2 dari blogg sebelah!

Pertama saya siapkan keperluanya
Antara lain saya siapkan '

1 core toroid yng membentuk seperti donat

2 sirlak trafo dan resin poliester

3 kawat tembaga dan alat penggulung manualnya,

4 solatip

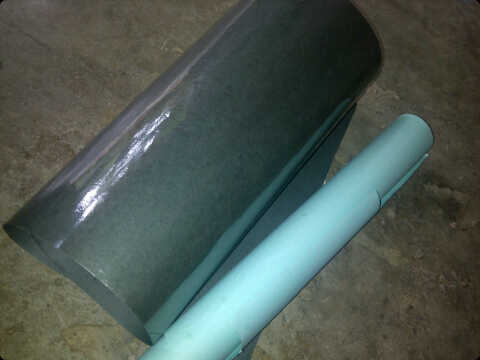

5 kertas prespan/kertas karton

6 kabel tunggal serabut secukupnya

keperluan yng lainnya bisa cari di dapur :)
Seperti pisau cuter,gunting ,tang solder dll,,

Sebelum mulai praktek penggulungan,kita harus tentukan dulu tujuannya mau membuat trafo brpa amper....
input primer brapa vol  ...
output skunder brpa vol...

C0NTOH
trafo 10amper
Input primer 0-220
Out skunder 65v ct 65 v
Spesifikasi trafo sekarang sudah diketahui tinggal kita menentukan diameter kawat yng akan di gunakan yang  mampu di lalui arus 10A( bisa di searcing di si mbah google  )
Disinih saya menggunakan kawat tembaga
Primer 1,2mm
Skunder 1,5 mm
extra 0,8mm
Spek trafo sudah diketahui ukuran kawat  sudah diketahui,tinggal kita menentukan jumlah lilitan perpol.
Untuk mengetaahui berapa lilitan perpolnya
kita ukur dulu lintasan core yng akan di gunakan ,,
Cara mengukurnya lihat di gambar ,,
                  R Luar

                   R dalam



                   Tinggi

Diketahui
Radius luar 12cm
Radius dalam 6cm
Tinggi 6cm
Sekarang kita gunakan rumus sederhana ,
R luar - R dalam x T : 2 » (12 -6 x 6 : 2) =18cm
Frekhz50 : luas core »  50: 18 =2,7lilitan /pol
Dibulatkan jadi 3lilitan/vol.
Untuk mengetahui berapa lilitan primer  berapa lilitan skundernya tinggal kalikan saja
Primer 220v x 3lilitan =660lilitan
Skunder 65v x 2(ct) x 3lilitan =390 lilitan

Cara menggulungnya saya dengan manual ,,
Siapkan kawat yng sudah di gulung ke sebuah kayu dengan panjang 50cm lihat gambar ,

Sebelum core d bungkus kertas prespan,saya beri isolator dulu dengan resin poliester

Proses menggulung kawatnya bisa searah jarum jam atau berlawanan arah jarum jam yng penting primer dan skunder harus sama searah putarannya,
Luas lingkar dalam kan lebih kecil dari luas lingkar Luar,jadi kalo menggulungnya disamakan/di luruskan pastinya acak2an gabakal rapihh,
Teknik menggulungnya biar rapih saya menggulung ,dalam tumpuk dua,luar  berjalan tanpa tumpuk(luar maju satu dalam mundur satu) berlaku untuk kelipatan,,
Hasilnya ,,

Cek lilitan terputus apa tida,,

Usahakan serapih dan serapat mungkin dan jngan sampai kendor kenceng antisipasinya bisa pake sirlak biar hasilnya baguss!

Pastikan lilitannya cukup dan tida korslet untuk pngecekan bisa kita seri ke lampu

Klo lampu menyala terang

Berarti trafo belum siap di lanjut(korslet)

Klo lampu menyala redup

berarti lilitan kurang,harus di tambah lagi meskipun menurut rumus teori perhitungan sudah mencapai 660lilitan,klo di paksakan (tidak di tambah lg
lilitannya insyaallah trafo bakal drop cepet panas korslet dan putuss)

Harus sampai lampu tida menyala

Inih udh saya coba ke PA 700watt sampai 3jam dan alhamdulilah tida terasa hangat sedikitpun,,(entah bagus apa ngga saya tidak tahu)
Setiap praktek harus di dasari teori tapi
ingat!!,,ketika teori itu meleset dari hasil yng sudah di tetapkan maka kita ikutin ajah praktek yng lebih signipikan bisa merubah speak,,

Sesudah selesai lilitan primer barulah kita bungkus lagi pake kertas prespan,solatip/kertas karton,

Lanjut kita menggulung lilitan skunder dengan
voltase yng sudah di tentukan tadi 65v ct 65v untuk teknik cara melilitnya sama seperti melilit bagian primer(luar maju 1,dalam mundur 1)
Untuk membuat titik CT kita cabang di lilitan ke 195 dan dilanjut lagi 195 lilitan untuk 65v,,sehingga ujung kiri dan ujung kanan adalah ouput yang sama 65vkiri 65v kanan sedangkan ct 0 ,
Hasil gulungan skunder,

Untuk tegangan extra saya pake
30v,25v,18v,15,12v CT 12v,15v,18v,25v,30

Terammmmm,,donat sudah jadi

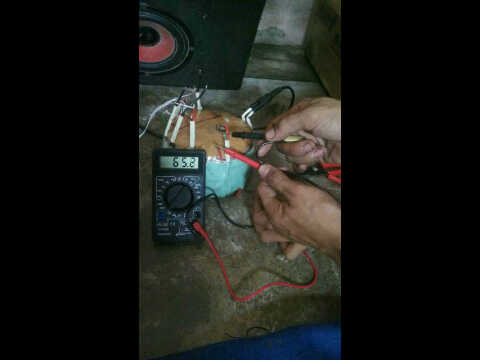

klo di ukur pake tester dari ujung ke CT 65v

 kalo dari ujung ke ujung menghasilkan 130V

Finising yng kurang rapi karena ga sabar pengen coba donat hand made rasanya kaya gmna,,dan alhamdulilah mantap rasanya !,,
Disinih saya sebagai penulis blog baru jadi posnya bnyak mengandung foto,tiada lain maksud saya biar gampang di cerna gampang di pelajari oleh semuanya,,
Tida sedikit blog yng menulis artikel terlalu dalam terlalu pinterr sehingga tida sedikit orng awam seperti saya inh yng kurang paham tentang pengertiannya,,
